Вибрационная установка для гальванического покрытия

Вибрационная гальваническая установка представляет собой узкоспециализированное оборудование для финишной обработки поверхности сверхмалых, хрупких и высокоточных деталей. Она позиционируется как усовершенствованная альтернатива традиционному барабанному гальваническому покрытию. В данной технологии вместо вращательного перемешивания используется высокочастотная многоосевая механическая вибрация, за счёт которой достигается исключительная равномерность покрытия. Оборудование широко применяется в высокотехнологичных отраслях, таких как производство электроники, полупроводников и медицинской техники, где традиционное барабанное перемешивание может привести к деформации деталей или их наложению друг на друга.

Запросить цену

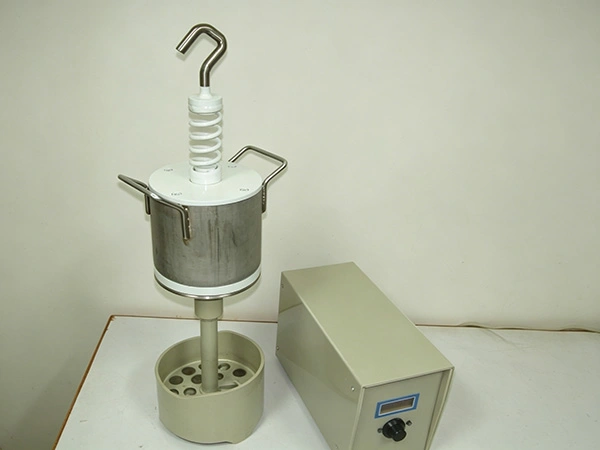

Процесс гальванического покрытия в этой установке (альтернатива барабанному методу) основан на точной синхронизации работы специальной вибрационной чаши с открытым верхом (с ситом) и высокопроизводительного вибропривода:

• Загрузка материала Вибрационная чаша с открытым верхом служит загрузочной ёмкостью. Её центр механически соединён с виброприводом через трансмиссионный вал — за счёт этого формируется оптимизированная кольцевая траектория вдоль стенок чаши, по которой перемещаются микрокомпоненты.

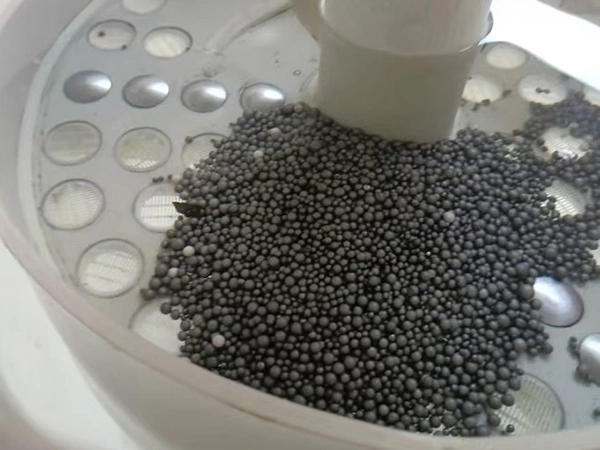

• Электрический контакт Во время работы чаша полностью погружена в электролит. За счёт собственного веса детали сохраняют постоянный и надёжный электрический контакт с катодными штырями, встроенными непосредственно в дно чаши.

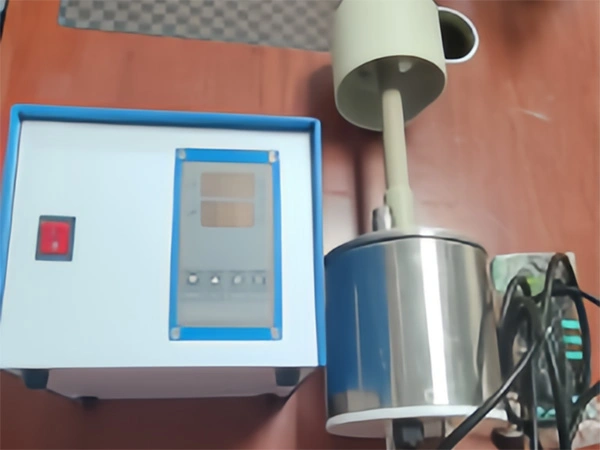

• Многоосевая кинематика Получив сигнал от источника питания с стабилизированной частотой, вибропривод приводит чашу в сложное трёхмерное (3D) и горизонтальное колебательное движение.

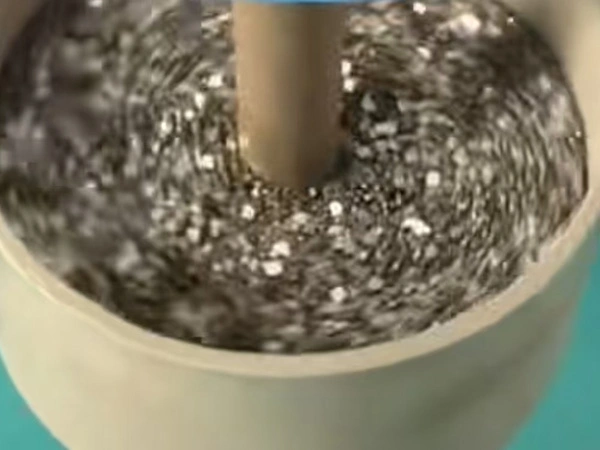

• Равномерное осаждение Различная амплитуда вибрации в разных секциях чаши заставляет микрокомпоненты одновременно совершать независимое вращение (прокручивание) и орбитальное движение по кольцевой траектории. Такое непрерывное, щадящее перемещение гарантирует, что каждая деталь получает одинаковую плотность тока — в результате формируется безупречный и равномерный слой покрытия.

Наши автоматизированные вибрационные станции финишных покрытий поставляются с возможностью настройки под разные масштабы обработки:

• Частота вибрации 10–60 Гц (плавная регулировка частоты, управление через частотный преобразователь — VFD).
• Размеры вибрационной чаши Стандартные конфигурации включают диаметры φ15, φ18, φ20, φ25 и φ30 (доступны индивидуальные размеры на заказ).
• Рабочее напряжение Совместимость с постоянным током 12 В/24 В.
• Адаптивность под разные изделия Представлен широкий ассортимент моделей чаш, объёмных размеров и индивидуальных конфигураций чаш, что позволяет соответствовать строгим требованиям к обработке изделий различной формы (в том числе электронных компонентов и прецизионной фурнитуры).
