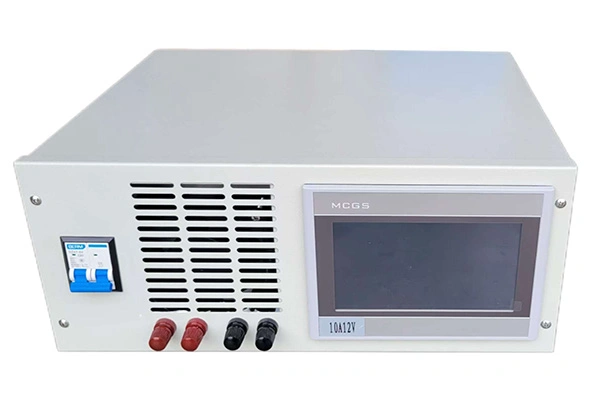

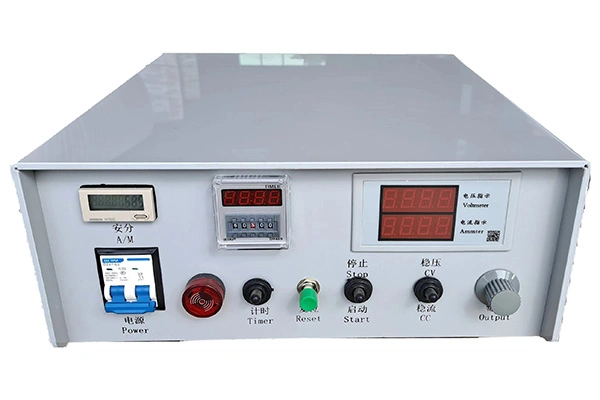

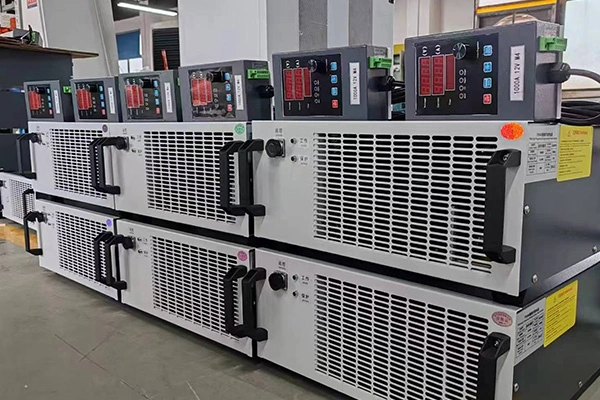

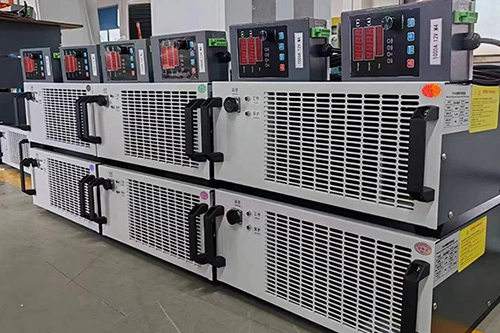

Гальванический выпрямитель
Выпрямитель для гальваники является критически важным элементом энергообеспечения любой гальванической производственной линии. Основная функция данного источника питания для гальванических процессов заключается в преобразовании поступающего из электросети переменного тока (AC) в стабильный регулируемый постоянный ток (DC) либо импульсный постоянный ток, необходимый для электрохимических процессов. Обеспечивая строгий контроль значений тока и напряжения на аноде и катоде, такой импульсный выпрямитель напрямую определяет равномерность толщины, плотность кристаллической структуры и адгезию осаждаемого металлического слоя к подложке. В зависимости от требований к применению данная линейка продукции подразделяется на промышленные гальванические выпрямители, предназначенные для серийного производства, и лабораторные гальванические выпрямители, используемые для проведения прецизионных испытаний.
Гальванический выпрямитель Zhichengda разработан для поддержки процессов с большим количеством стадий в экосистеме финишной обработки поверхности и смежных электрохимических отраслях:
- Питание основного анода: обеспечивает необходимую электрическую мощность для электроосаждения различных металлов и сплавов.
- Питание вспомогательного оборудования: подаёт точно выверенные электрические параметры на электролитические ячейки, системы циркуляции растворов и интегрированные модули химической обработки в составе гальванической линии.
- Расширенное применение в электрохимии: служит надёжным источником питания для лабораторного электрохимического синтеза, промышленных массивов зарядки аккумуляторов, а также для производства «зелёного» водорода методом электролиза воды.
Параметры входа
- Входное напряжение Трёхфазный переменный ток 380 В ±10 %, 50 Гц (стандартная основная конфигурация); однофазный переменный ток 220 В — для маломощных лабораторных установок.
- Коэффициент мощности ≥0,95 — существенно повышает энергоэффективность и снижает энергопотребление на производстве.
- Входной ток Динамически подбирается в соответствии с общей выходной мощностью (например, для выхода 12 В/1000 А постоянного тока входной ток переменного тока составляет примерно 180 А).
Параметры выхода
- Выходное напряжение Постоянный ток 0–12 В/0–15 В/0–24 В, плавная регулировка во всём диапазоне.
- Выходной ток От 100 А до 30 000 А на один шкаф (полностью настраивается в соответствии с требованиями заказчика; при параллельном подключении нескольких шкафов можно масштабировать до 100 кА и выше).
- Выходная мощность От 1 кВт до 1 МВт и выше на одну установку — закрывает потребности от лабораторных пилотных испытаний до сверхкрупных автоматизированных производственных линий.
- Точность регулирования ≤±0,5–1 % в режимах постоянного напряжения (CV) и постоянного тока (CC) при номинальной нагрузке.
- Коэффициент пульсаций <0,5–1 % для высокопроизводительных высокочастотных импульсных моделей — обеспечивает высокую стабильность между «плазмой/электролитом».
