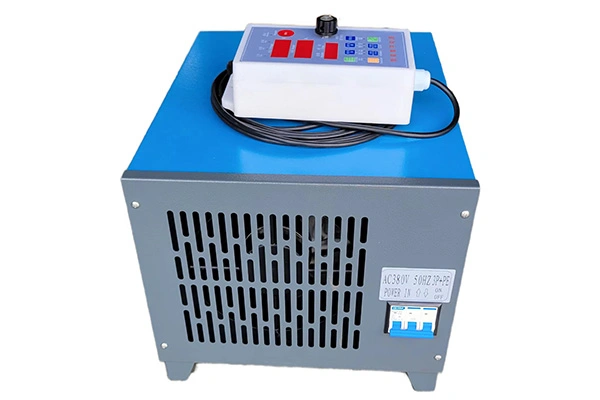

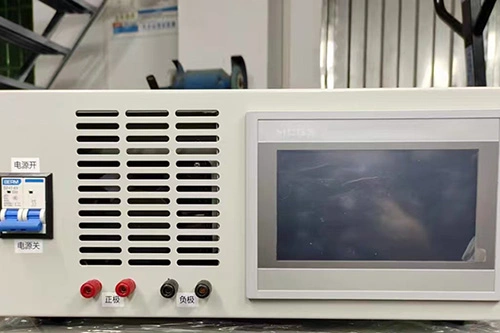

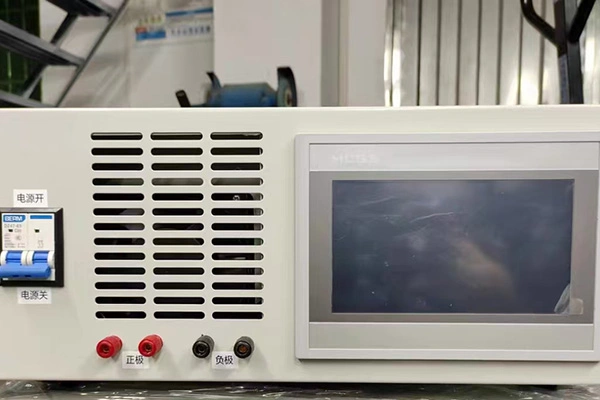

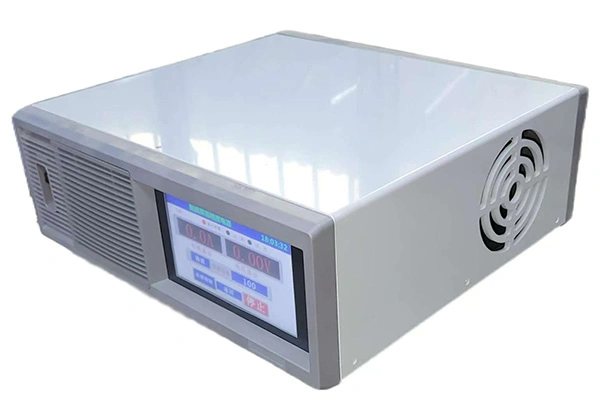

Импульсный выпрямитель для гальваники
Компания Zhichengda предлагает современное и надежное решение для финишной обработки поверхности в виде импульсного выпрямителя для гальваники , разработанного на базе передовой технологии высокочастотных импульсных источников питания.
Данный источник питания с периодическим реверсивным импульсом оснащён встроенной функцией коммутации SDD (постоянный ток) и поддерживает широкий спектр форм выходного сигнала, включая прямой/обратный импульс, чистый постоянный ток, синусоидальный сигнал и одиночный импульс. Оптимизированная конфигурация делает данный выпрямитель многофункциональным и эффективным в использовании, позволяя экономить пространство и увеличивать мощность при необходимости. Высокоточный генератор форм сигнала разработан для решения критически важных промышленных задач, таких как электролитическое окрашивание, устранение эффекта водородного охрупчивания и значительное улучшение зернистой структуры покрытия.
Данный двухимпульсный выпрямитель для гальваники специально оптимизирован для высококлассных процессов металлизации в ряде высокотехнологичных и требовательных отраслей:
- Нанесение драгоценных металлов Обеспечивает высокую степень равномерного покрытия золотом, серебром, никелем и оловом.
- Полупроводники и электроника Обработка поверхности выводных рамок полупроводников, разъёмов высокой плотности, контактных штырей и прецизионных токопроводящих рисунков микрометрового масштаба.
- Передовое производство печатных плат Осаждение меди на жёстких многослойных платах, СВЧ‑платах, в металлизированных сквозных отверстиях с высоким соотношением сторон (PTH), микропереходах и глубоких глухих переходах.
- Специализированные области применения Промышленное железнение и передовые научные электрохимические исследования.
Требования к окружающей среде
- Рабочая температура: 0–40 °C
- Влажность окружающей среды: 20–90 % (без конденсации влаги)
- Способ охлаждения: принудительное воздушное охлаждение
Формы сигнала и динамическое управление
- Универсальность форм сигнала: прямой/обратный импульс, одиночный импульс, постоянный ток (DC), синусоидальный сигнал.
- Диапазон полной частоты: 5–500 Гц.
- Длительность включения/выключения импульса: 1–9999 мс (отдельно регулируется для положительного и отрицательного циклов).
- Длительность плавного запуска: 0–999,9 с (настраивается для защиты подложки).
Основные энергетические параметры
- Варианты входного питания: трёхфазный переменный ток 380 В ±10 % при 50 Гц — для мощных производственных линий; однофазный переменный ток 220 В ±10 % — для маломощных пилотных установок.
- Коэффициент мощности: ≥ 0,95 — обеспечивает существенную экономию энергии и уменьшение углеродного следа.
- Выходное напряжение: постоянный ток 0–12 В/0–15 В/0–24 В (плавная регулировка во всём диапазоне).
- Выходной ток: 100–30 000 А на одну установку (под заказ; при параллельном подключении нескольких шкафов возможна суммарная мощность свыше 100 кА).
- Выходная мощность: от 1 кВт до 1 МВт и выше на одну систему — подходит как для лабораторных испытаний, так и производственных линий крупных партий.
- Электрический КПД: ≥ 83 % (откалибровано для типовой рабочей точки 12 В / 50 А).
Точность регулирования и стабилизация
- Среднеквадратичное значение пульсаций на выходе ≤ 5 % (в режиме чистого постоянного тока). В топовых высокочастотных конфигурациях коэффициент пульсаций снижается до < 0,5–1 %.
- Точность стабилизации в режиме постоянного тока (DC)
Режим постоянного тока (CC): ≤ 1 % от максимального выходного тока (при условии, что выходной ток ≥ 10 % от максимального).
Режим постоянного напряжения (CV): ≤ 1 % от максимального выходного напряжения (при условии, что выходное напряжение ≥ 10 % от максимального). - Точность стабилизации в импульсном режиме
Режим постоянного тока (CC): ≤ 3 % от максимального выходного тока (при условии, что выходной ток ≥ 10 % от максимального).
Режим постоянного напряжения (CV): ≤ 3 % от максимального выходного напряжения (при условии, что выходное напряжение ≥ 10 % от максимального). - Точность при номинальной нагрузке В пределах ±0,5–1 % в условиях полной нагрузки.
